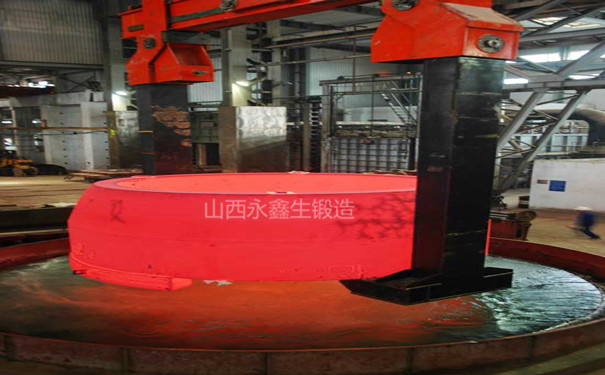

鍛造廠對變形溫度選擇：奧氏體不銹鋼的鍛造加熱溫度受高溫鐵素體（α-相）形成溫度的限制，加熱溫度過高，α-相鐵素體的量會顯著增多，使鋼塑性降低，使塑性變形不均勻，在兩相界面產(chǎn)生裂紋。因此奧氏體不銹鋼的始鍛溫度一般控制在1150~1200℃。  為防止組織中因洗出碳化物使變形抗力增加，產(chǎn)生鍛造裂紋。所以終鍛溫度不應太低，一般不低于850℃。  對于普通18-8型不銹鋼始鍛溫度取1200℃，當含鉬或含高硅則取低于1150℃，對于25-12型和25-20型，始鍛溫度不高于1150℃，終端溫度不低于925℃。

---

我們只做好鍛件m.ldiaha.cn

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
